纯度|评估纯度与耐热性
在气体中加热碳纳米管（CNTs）时，其质量因燃烧而减少。质量减少量可用于评估碳纳米管纯度。分解温度还可用于评估碳纳米管的耐热性并研究碳纳米管的形成情况。
热重分析仪可对多种样品的热分解和脱水进行定性和定量分析。使用同步热重/差热分析仪（TG/DTA）还可同时进行差热分析。
DTG-60热分析仪可同时测量质量变化量及放热峰温度与热值。因此可以详细的确定无定形碳和碳纳米管的比例。
图1表示在电弧放电作用下生成的单壁碳纳米管的热重曲线和差热分析曲线。差热分析曲线所示的最大放热峰在683°C附近，表示单壁碳纳米管的燃烧。在差热分析曲线中，322°C被视为无定形碳的燃烧。单壁碳纳米管和无定形碳的含量比可通过热重曲线的质量损失比确定。
图2表示由HiPco法获得的单壁碳纳米管热重分析结果（使用TGA-50热重分析仪）。TGA-50为专门的热重测定仪器，具有高灵敏度的抗振的悬挂式天平，可测量1mg以下的碳纳米管样品。即使样品小于0.5mg，该仪器也可具有良好的重复性。

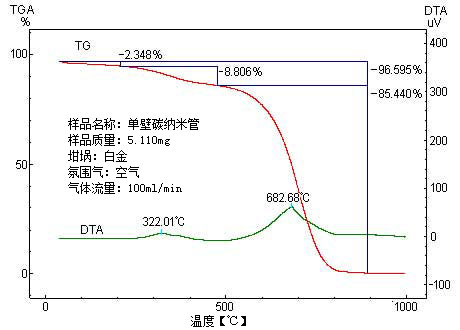

图1 表示在电弧作用下产生的单壁碳纳米管的热重/差热分析测量值（样品提供方：名城大学科技学院）

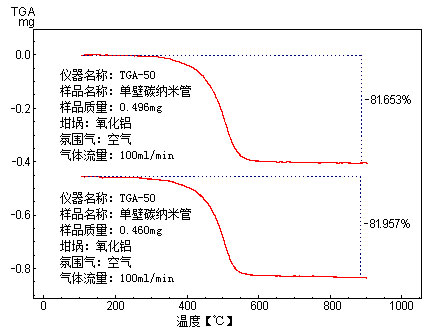

图2表示HiPco法获得的单壁碳纳米管热重测量值（使用TGA-50）。样品提供方：名城大学科技学院。
DTG-60热分析仪
该仪器基本性能更强，可同时满足热重分析和差热分析需求（TG-DTA），并可灵活的使用各种气体。TA-60WS热分析工作站可用于编制并分析数据，使测量更简单。
TGA-50微热重分析仪
各项指标均性能优异，包括抗振性、稳定性、噪声和耐温度波动。
可准确检测几微克的质量变化。
