使用两种X射线CT系统观察橡胶疲劳试样

橡胶产品在多个领域发挥着重要作用,例如汽车轮胎、工业产品和医疗器械。然而,由于长期使用后的疲劳和老化,橡胶产品可能会发生功能损失。因此,评价橡胶的耐久性极为重要。

为了评价使用过程中缺陷的进展,必须对橡胶进行检查,以防止其失效。可以通过将其切开进行检查,但是由于破坏性检查的缺点,例如检查后不能恢复样品以及只能评估切割表面的限制,因此优先选择进行非破坏性检查。

内部缺陷可以使用X射线CT系统进行检测和三维观察。吸收成像是一种常用的X射线成像方法,其基于X射线的吸收量生成图像。另一种方法是相位成像,这是一种新的非常规方法,根据X射线相位的变化生成图像。本文介绍了在疲劳试验中使用两种基于这些不同成像方法的仪器来观察橡胶。

使用微聚焦X射线CT系统观察聚氨酯泡沫

由于聚氨酯泡沫的各种性能特征,例如其缓冲、隔热、吸音和过滤特性,其被广泛用于我们的日常生活。

需要通过观察和评价聚氨酯泡沫的内部结构来控制其质量,因为泡沫内部空隙的形状、体积和壁厚会影响其性能。通过用粘合剂将泡沫片粘合在一起,可以适应各种形状,但这可能因粘合剂界面脱粘而导致性能降低。因此,要实现质量控制,还必须了解粘合状态。但将泡沫切开对其进行检查可能会改变孔隙形状或粘附状态,因此应对泡沫进行无损检查。

X射线CT成像提供了一种无损观察和评价聚氨酯泡沫内部结构的有用方法。本文介绍了使用inspeXio SMX-225CT FPD HR Plus X射线CT检测系统扫描消费电子产品的包装材料,并分析粘合界面和空隙。

使用微聚焦X射线CT系统观察连接的金属和橡胶部件

由于金属和相较 材料特性不同,因此将他们一起使用可提高强度、达到减震效果、减轻重量、紧密密封,以及实现单独使用一种或另一种材料无法实现的其他各种特性。因此,橡胶与金属结合的机械部件被广泛用于汽车、工艺和机械和其他领域。然而,连接特性不同的部件会因制造过程或产品使用过程中的热量、振动或其他因素而导致缺陷。特别是,由于金属温度高,橡胶可能在金属接触表面变质,但不会表现出任何足以发现变质的明显症状。因此,需要进行无损检测,以便在劣化和缺陷出现之前对其进行评价。
X射线CT系统提供了一种无损检测。它们可以直观地显示连接的金属橡胶零件的内部状态,以便在不损坏部件的情况下评价内部缺陷的位置和形状。本文描述了使用inspeXio SMX-225CT FPD HR微聚焦 X射线CT系统观察由与金属结合的橡胶制成的辊轮。

SMX-225CT FPD HR Plus观察氢燃料电池隔膜的内部结构

本文介绍了一种运用岛津SMX-225CT FPD HR Plus微焦点X射线CT装置对氢燃料电池隔膜样品进行三维无损观察和分析的方法。使用设备DR功能可得到透视图像。使用CT扫描后通过岛津公司软件MPR立即显示CT截面图,观察内部结构。通过VG软件得出氢燃料电池隔膜CT断面图和立体图,使用VG缺陷分析模块分析统计孔隙率。

无损分析用于高级驾驶辅助系统(ADAS)的车载电气元件

ADAS(Advanced Driver-Assistance Systems)是指辅助安全驾驶的系统,是一种监控汽车周围信息,做出显示和警报,防止事故发生,确保驾驶员安全且舒适地驾驶,以此提升驾驶安全性的功能。

ADAS采用广角摄像头、毫米波雷达、超声波传感器等监控车辆的周围环境,但消耗的电能较多,且发热量较大,因此需要高效进行放热、冷却的结构。此外,用于监控的传感器安装在车体外侧,因此筐体的气密性也很重要。从轻量化角度出发,筐体的一部分采用树脂制零部件,为确保不会因内部电子零部件的发热而出现变形,要求其具有耐热性和低翘曲性,需要评价树脂材料本身及其添加剂的特性。

本文使用微焦点X射线CT系统(图1)及红外显微镜系统(图2)评价了用于ADAS的毫米波雷达。X射线CT系统无损观察内部结构,确认粘结剂中的空隙和广角摄像头的安装角度。此外,使用红外显微镜对筐体所采用的树脂材料进行定性分析。

使用X射线透视、CT系统检测食品异物以及分析PET塑料瓶的事例

食品是会直接进入体内的,安全是首要课题。为了饮食安全,生产过程中避免混入异物非常重要,同时也采取了很多种措施。但是,混入异物的情况当前仍在发生。为了避免此类商品流通,目前正在使用X射线检查仪器。

本文将介绍使用微焦X射线仪器Xslicer SMX-1020(图1)和微焦X射线CT系统inspeXio SMX-225CT FPD HR Plus(图2)无损观察并分析主动混入食品内的异物的事例,以及在PET塑料瓶开封前后进行分析的事例。

汽车零部件的失效分析(X-ray CT)

工业用X射线CT装置可以将非破坏的检测方法用于观察物体内部结构。是对工业产品有效地进行失效分析的仪器。

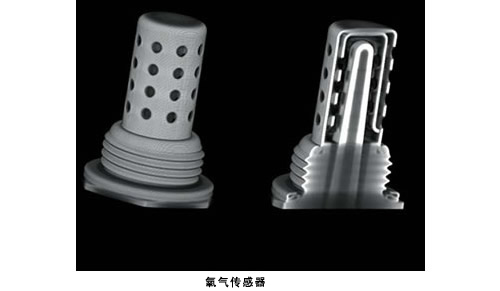

此配置和图像处理系统可获得260倍的透视放大图像,而且可方便地得到断层图像和3D图像,成为汽车电子行业进行质量控制的强大工具。上图为氧气传感器的图片。

X射线CT装置

观察电极和隔膜的内部结构(X射线CT)

X射线透视装置提供非破坏的方式观察物体内部构造。它能够有效地找到工业产品的失效原因。

通过这种便捷的非破坏方法,得到计算机断层图像和3D结构图像,来观察物体的内部结构、进行尺寸测量和密度检测。这些装置成为失效分析和质量控制的强大工具。

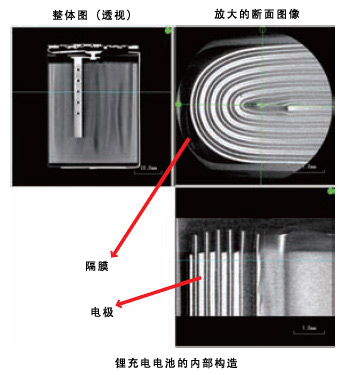

以下图片是电极和隔膜的任意断面图像。

观察相机镜头的机构(X射线CT)

在采集数字相机镜头的CT图像时,图像中的伪影导致其结构状态很难被观察,通过在扫描时调整镜头方位的方法解决了此问题。以下示例是使用岛津微焦点X射线CT装置观察数字相机镜头。

通过扫描获取轴向面上的图像,这样可避免产生过多伪影,从而得到显示出镜头间隙的清晰的图像。


样品外观


MPR图像(多维重建)

微焦点X射线CT装置 inspeXioSMX-225CT

观察涡轮的缺陷(X-ray CT)

X射线检查装置提供了采用非破坏手段检查物体内部结构的方法,是对工业产品有效地进行失效分析的仪器。通过这种便捷的非破坏方法,得到计算机断层图像和3D结构图像,来观察物体的内部结构、进行尺寸测量和密度检测。这些装置成为失效分析和质量控制的强大工具。

观察涡轮的内部结构:

可以看到涡轮的裂纹缺陷

微焦点X射线CT装置 inspeXioSMX-225CT

微焦点X射线CT装置inspeXioSMX-225CT支持从小到大的宽范围样品检测。采用的开放式管球,用户可自行更换灯丝,从而降低运营成本。
